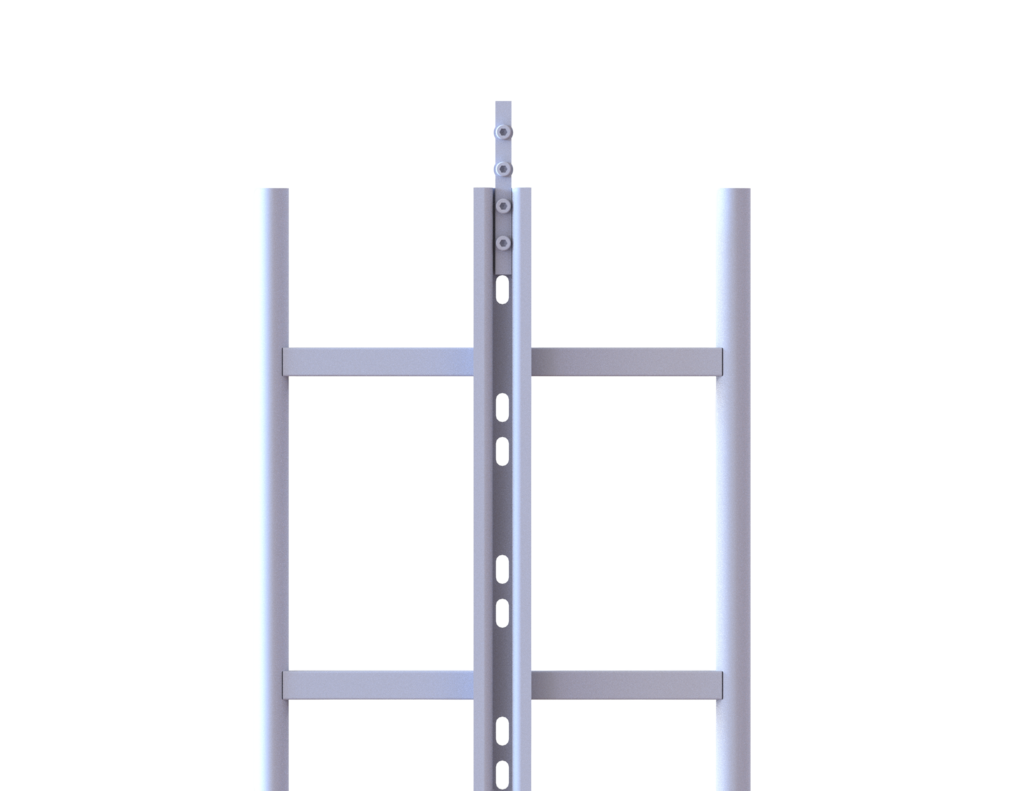

Einholm-Leiter aus Stahl LW 400 mm mit Rohrprofil-Sprossen
| Auftritt: | Vierkant-Sprosse |
|---|---|
| DIN-Norm: | DIN EN 353-1 · DIN EN 14 396 · DIN 18 799-2: 2019 DIN EN ISO 14122-4 · CE 0158 |
| Einsatz: | Einholmleitern - Ortsfest |
| Gewicht: | 10,3 |
| Größe: | 7 |
| Material: | Stahl |
| Nutzlänge: | 1,96 |
Produktinformationen "Einholm-Leiter aus Stahl LW 400 mm mit Rohrprofil-Sprossen"
Fallschutzläufer und Auffanggurte müssen ab einer Absturzhöhe von 3 bzw. 5 m eingesetzt werden. (abhängig von der Norm, siehe Planungshilfe)
Wandbefestigungen sind im Abstand von max. 2,80 m anzuordnen.Für Beton geeignete Dübel Typ 0529.51.09 siehe Zubehör für Einholm-Leitern Seite 98.
** Verstellbare Wandbefestigungen dienen zum Ausgleich von Untergrund-Rücksprüngen. Wenn eine Leiter komplett mit verstellbaren Wandbefestigungen montiert werden soll, ist ein gesonderter statischer Einzelnachweis erforderlich!
Ausführung
Stahl, feuerverzinkt nach der DIN EN ISO 1461 und Edelstahl V4A.
Sprossen aus quadratischem Stahlrohrprofil mit rutschhemmenden Riefen.
Durchgehende seitliche Abrutschsicherung aus Rundrohr
Holm-/Sprossenverbindung schutzgasgeschweißt.
Mit 140-mm-Rasterlochung zur universellen Montage.
Die Wandbefestigungselemente werden angeschraubt.
Der Mittelholm ist gleichzeitig die Fallschutzschiene.
Mit Stoßverbindern.
Abmessungen
Sprossenabstand 280 mm
Äußere Leiterbreite 430 mm
Mittelholm aus Hut-Profil (B x T) 50 x 30 mm
Rohrprofil-Sprossen 25 x 25 mm
Zubehör und Sonderausstattungen
ab Seite 80.
Befestigungsdübel/Kennzeichnungsschild siehe Seite 98/99
Passende Fallschutzläufer sowie Auffanggurte siehe »Persönliche Schutzausrüstungen«.
Auf Anfrage auch mit beständiger Beschichtung für salzhaltige Atmosphäre erhältlich!
Allgemeiner Einsatz
Mittelholm aus Hut-Profil
Standardisiertes System
Mit integrierter Fallschutzschiene
Stufenlos wirkendes Fallschutzsystem
Einfache und flexible Montage durch Rasterlochung
Stahl und Edelstahl kombinierbar
Mit durchgängiger seitlicher Abrutschsicherung (H Baum)
Maximaler Befestigungsabstand ist 2,80 m
